¿Estás renovando la instalación eléctrica de tu hogar y te encuentras con la complicada tarea de unir cables de cobre y aluminio? Si pretendes unirlos directamente, estás cometiendo un error garrafal que podría costar caro. La combinación de estos dos metales crea una pareja galvánica que, con la humedad, provoca oxidación, calentamiento excesivo y, en el peor de los casos, un incendio. ¡No te la juegues! He visto de todo en mis años de experiencia, y este es un problema que muchos electricistas novatos o aficionados pasan por alto.
Por qué unir cobre y aluminio directamente es una receta para el desastre
La química detrás de esto es simple, pero las consecuencias son devastadoras. Cuando el cobre y el aluminio entran en contacto directo en presencia de humedad, se forma una reacción electroquímica. Imagina una pequeña pila que se crea en tus paredes.
Esta reacción provoca corrosión en el punto de unión. El óxido aumenta la resistencia eléctrica, lo que genera un calor considerable. Con el tiempo, este calor puede derretir el aislante, provocar cortocircuitos y, sí, iniciar un fuego. **La regla de oro es: nunca, bajo ninguna circunstancia, unas cobre y aluminio directamente.**

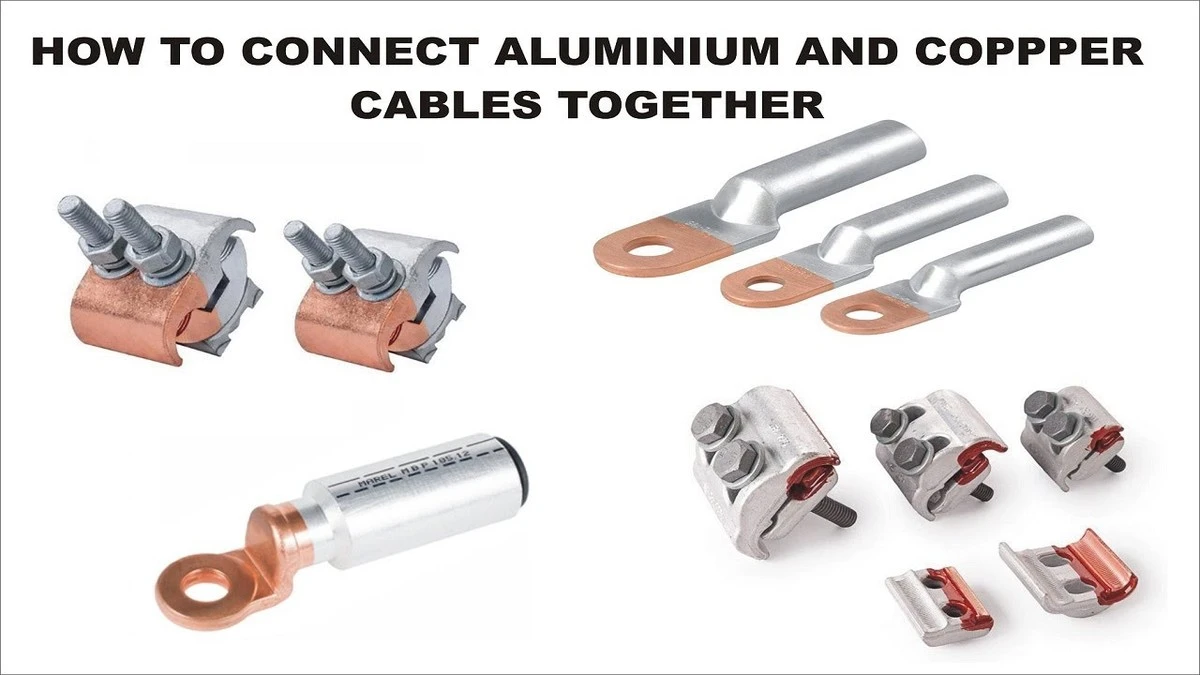

Soluciones ingeniosas para uniones seguras
Afortunadamente, la electricidad no es magia negra; hay métodos probados y aprobados por profesionales para realizar estas uniones de forma segura. Aquí te presento las seis técnicas que confío en mi día a día:
1. La unión atornillada: robusta y versátil
Este método es uno de los más confiables. Necesitas un tornillo de acero, una tuerca y tantas arandelas como cables vayas a unir, más una adicional. Enrosca el tornillo, coloca una arandela, luego el cable de cobre o aluminio (doblado en forma de anillo, y el anillo debe girar en la dirección en que aprietes la tuerca). Después, otra arandela de acero, el siguiente cable, otra arandela y finalmente la arandela Grower y la tuerca.
- Ventaja principal: Permite unir varios cables a la vez y es desmontable, ideal si necesitas añadir o quitar conductores en el futuro.
- Consideración: Es voluminosa, requiere un buen aislamiento y necesita apretarse periódicamente. Por eso, úsala solo donde tengas acceso fácil; **evita empotrarla en paredes.**
2. Los "nueces" de conexión: para uniones rápidas
Estos conectores, conocidos como "nueces", son carcasas de plástico que albergan tres placas de acero. Los cables de cobre y aluminio se insertan entre las placas y se aprietan con tornillos. Son perfectos tanto para cables macizos como para hilos finos.
- Uso común: Son ideales para conectar el cable de acometida (SIP) de aluminio con el cable de cobre que entra a tu casa.
- Limitación: Al igual que la unión atornillada, su tamaño y forma dificultan su uso en cajas de distribución pequeñas y **no se deben empotrar**. Su precio es bastante asequible, variando entre 25 y 80 céntimos de euro, dependiendo de la sección del cable y la marca.
3. Borneras WAGO: rapidez y estética
Las borneras WAGO son famosas por su facilidad de uso. Tienen una placa metálica interna con pasta antioxidante y un cuerpo de plástico. Simplemente insertas los cables de cobre y aluminio en orificios contiguos, y una sola placa los mantiene unidos, evitando el contacto directo.
- Ideal para: Grupos de iluminación. Con cargas de corriente muy altas, la placa podría recalentarse, y el plástico empezar a fatigarse.
- Límite de sección: El máximo es 2.5 mm², y no conviene excederlo. La gran ventaja es la rapidez y su tamaño compacto, lo que las hace perfectas para cajas de empalme. El inconveniente, su precio, que puede disparar los costes en instalaciones grandes.
4. Soldadura tras entorchado: precisión de cirujano
Un simple entorchado directo entre cobre y aluminio está prohibido. Sin embargo, un entorchado seguido de una soldadura bien hecha ofrece un resultado excelente. Primero, hay que estañar el extremo del cable de cobre con una soldadura de plomo-estaño. Luego, prepara una solución de sulfato de cobre, una pila "Krona" y un trozo de cable de cobre.
Aplica el sulfato de cobre al cable de aluminio y conéctalo al polo negativo de la pila. El otro extremo del cable de cobre se conecta al polo positivo y se sumerge en la solución de sulfato de cobre. Después de un tiempo, el aluminio se recubrirá de cobre, permitiendo una soldadura limpia con el cable de cobre. Una vez soldado, aísla con cinta o termo retráctil. Este método requiere habilidad, pero el resultado es una unión de altísima calidad que **puedes empotrar sin preocuparte por el mantenimiento**.
5. Terminales de tornillo: económicos pero con asteriscos
Estos terminales permiten unir dos conductores sin que se toquen directamente. Los cables se introducen y se fijan con tornillos. El principal inconveniente es que **requieren un reapriete periódico**, por lo que solo son adecuados para zonas de fácil acceso.
- Aplicación común: Principalmente para grupos de iluminación, ya que no soportan cargas de corriente muy altas, aunque algunos fabricantes los certifican para enchufes.
- Gran ventaja: Su bajo coste. Puedes encontrar una regleta de terminales por menos de un euro.
6. El prensado: la máxima seguridad para empotrar
Considero este el método más fiable para unir diferentes tipos de conductores. Existen manguitos especiales de cobre-aluminio (GAM), pero son para secciones grandes (desde 16 mm²). Para las secciones típicas de hogar (1.5-4 mm²), usamos manguitos de aluminio. El proceso consiste en:
- Limpiar el extremo del cable de cobre y estañarlo para evitar el contacto directo.
- Eliminar la capa de óxido del cable de aluminio.
- Introducir ambos cables en el manguito de aluminio por extremos opuestos.
- Prensar la unión con una herramienta específica.
- Aislar el manguito.
El secreto está en elegir el tamaño correcto del manguito y la matriz de prensado para no dañar la capa de estaño del cobre. La gran ventaja es que **se puede empotrar en la pared sin miedo a sobrecalentamientos**. El único inconveniente es la necesidad de una herramienta de prensado, cuyo coste puede ser elevado para un uso esporádico.
Ahora que conoces estas técnicas infalibles, tu instalación eléctrica estará más segura que nunca. ¿Has tenido alguna experiencia curiosa o complicada al realizar este tipo de uniones? ¡Comparte tu historia en los comentarios!
